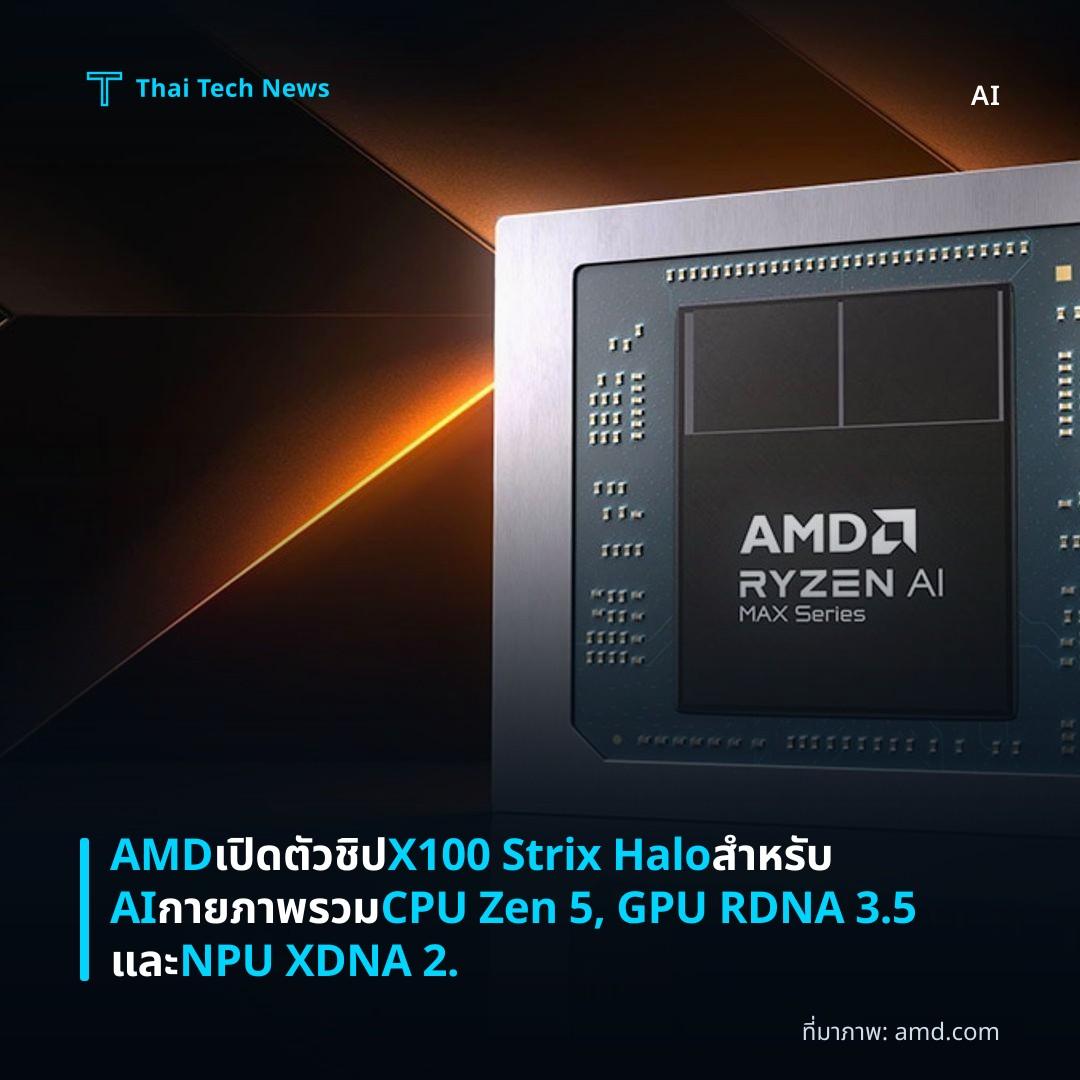

AMD เปิดตัวชิป X100 Strix Halo สำหรับ AI กายภาพรวม CPU Zen 5, GPU RDNA 3.5 และ NPU XDNA 2.

AMD เปิดตัวซีรีส์ X100 ของ APU รุ่น Strix Halo เพื่อใช้งานในระบบ AI ด้านกายภาพและหุ่นยนต์ โดยนำสถาปัตยกรรม Zen 5 กับกราฟิก RDNA 3.5 มาผสานกับ NPU XDNA 2 ซึ่งตั้งเป้าจะเป็นคู่แข่งสำคัญต่อโซลูชัน Panther Lake ของ Intel ในตลาดฝังตัวที่ต้องทำงานต่อเนื่อง 24 ชม.

Overview

การเปิดตัวครั้งนี้มุ่งเน้นไปที่การให้ผู้ผลิตหุ่นยนต์และอุปกรณ์ฝังตัวได้ใช้ SoC ที่รวม CPU, GPU และ AI accelerator ไว้ในชิปเดียว ลดความล่าช้าและเพิ่มประสิทธิภาพการทำงานตลอดวงจรไฟฟ้า AMD ระบุว่า X100 ถูกออกแบบให้มีอายุการใช้งานถึง 10 ปี ในสภาวะอุณหภูมิตั้งแต่ ‑40 °C ถึง 105 °C ซึ่งเหมาะกับการติดตั้งในสภาพแวดล้อมโรงงานหรือสนามรบที่ท้าทาย.

Product Lineup & Specifications

AMD มีโมเดลหลักสามรุ่นซึ่งสอดคล้องกับชุด Strix Halo ดั้งเดิม:

• X199 – 16 core Zen 5, 40 CU RDNA 3.5
• X188 – 12 core Zen 5, 32 CU RDNA 3.5
• X168 – 8 core Zen 5, 32 CU RDNA 3.5

ชิปทั้งหมดรองรับความเร็วบูสต์สูงสุดถึง 5.1 GHz และหน่วยความจำแบบรวม (Unified Memory) สูงสุด 128 GB นอกจากนี้ยังมี NPU XDNA 2 ที่ให้ประสิทธิภาพสูงสุด 50 TOPS พร้อมตัวเลือก TDP ตั้งแต่ 45 W ถึง 120 W ซึ่งผู้ใช้สามารถปรับให้เหมาะกับการใช้งานจริงได้ตามต้องการ

Benchmark Claims & Methodology

AMD เผยผลทดสอบเปรียบเทียบ X199 กับ Intel Core Ultra X7 358H (16 core, GPU Arc B390) โดยอ้างว่าเหนือกว่าในหลายเกณฑ์:

• GeekBench 6.1 สูงกว่าประมาณ 1.2‑times
• PassMark สูงกว่าประมาณ 1.3‑times
• SPECrate 2017 (integer) ด้านการประมวลผลเร็วกว่า 1.5‑times

ในส่วนกราฟิก AMD ระบุว่า X199 มีคะแนนสูงกว่า 1.4 times ใน Vulkan, 1.7 times ใน OpenGL (GFXBench 5 บน Ubuntu) และ 1.6 times ใน Unigine Heaven Extreme ส่วนงาน AI ด้านกายภาพ ชี้ให้เห็นการปรับปรุง 1.4‑times ใน Time‑to‑First‑Token (TTFT) และความเร็ว 3.5‑times ของ tokens per second บน Llama‑bench ที่ TDP 45 W

อย่างไรก็ตาม วิธีทดสอบไม่ได้เป็นแบบ “apple‑to‑apple” อย่างเต็มรูปแบบ AMD ใช้ชิป Ryzen AI Max 395+ ตั้งค่าให้สอดคล้องกับ X199 และทำการวัดบนบอร์ดอ้างอิง Maple ที่รันที่ 5.1 GHz (CPU) / 2.9 GHz (GPU) พร้อม TDP 45 W ส่วน Intel ถูกทดสอบในโน้ตบุ๊ก MSI Prestige 16 Flip AI+ ภายใต้การจำกัด TDP 30 W จากนั้นจึง “คาดการณ์” ผลลัพธ์ที่ TDP 45 W ด้วยปัจจัยสเกลจากข้อมูลสาธารณะ จึงต้องระมัดระวังเมื่อใช้ตัวเลขเหล่านี้เป็นมาตรฐานการเปรียบเทียบ

Platform Ecosystem – Kria SOM & Developer Kit

นอกเหนือจากชิป AMD ยังให้บริการ **Kria X100 System on Module (SOM) ขนาด 120 mm × 120 mm ตามรูปแบบ COM‑HPC ซึ่งรวมกับ FPGA Spartan UltraScale+ บนบอร์ดฐาน การออกแบบนี้มุ่งเน้นการเชื่อมต่อพิเศษสำหรับกล้อง, เครือข่ายอุตสาหกรรมและเซ็นเซอร์หุ่นยนต์ เพื่อสนับสนุนนักพัฒนาที่ต้องการสร้างโซลูชันหุ่นยนต์ครบวงจร AMD ให้บริการ “turnkey” platform ที่มีบอร์ด Kria X100, FPGA baseboard และซอฟต์แวร์ที่ปรับแต่งเฉพาะสำหรับ AI บนอุปกรณ์ฝังตัว โครงการนี้เปิดให้ทดลองใช้ในขั้นตอน Early Access และคาดว่าจะเข้าสู่การผลิตเต็มรูปแบบในไตรมาส 4 ของปีนี้

Competitive Landscape & Impact

ด้วยการเพิ่มศักยภาพ AI ด้านกายภาพและการรวม CPU‑GPU‑NPU ไว้บนชิปเดียว AMD ตั้งเป้าให้ X100 กลายเป็นทางเลือกสำคัญต่อ Panther Lake ของ Intel ซึ่งเปิดตัวเมื่อต้นปี พ.ศ. 2567 ทั้งสองโซลูชันอ้างว่าการผสานส่วนประมวลผลทั้งหมดลงใน SoC จะลดความหน่วงของข้อมูลระหว่าง CPU, AI accelerator และหน่วยความจำ อย่างไรก็ตาม X100 มีขนาดกายภาพที่ใหญ่กว่า ทำให้สามารถบรรจุเซลล์ซิลิกอนได้มากขึ้น จึงอาจเหมาะกับการใช้งานระดับสูงที่ต้องการประสิทธิภาพต่อวัตถุดิบ (performance‑per‑watt) สูง

ในส่วนของซอฟต์แวร์ AMD ยังผลักดันเครื่องมือ HIPIFY เพื่อช่วยให้ผู้พัฒนาเปลี่ยนโค้ด CUDA ไปเป็น HIP ของ AMD ได้ง่ายขึ้น โดยอ้างว่าเครื่องมือนี้สามารถลดความพยายามในการพอร์ตได้ร้อยละ 70‑80 จากการทดสอบ 15 โปรแกรม CUDA (รวม 1,199 บรรทัดโค้ด) บนชิปที่ตั้งค่าให้สอดคล้องกับ X199 ซึ่งเป็นส่วนหนึ่งของกลยุทธ์ดึงผู้ใช้หุ่นยนต์ออกจากระบบ CUDA ของ Nvidia

Summary

AMD เปิดตัวซีรีส์ X100 ที่รวม CPU Zen 5, GPU RDNA 3.5 และ NPU XDNA 2 เพื่อตอบโจทย์การประมวลผล AI ด้านกายภาพในหุ่นยนต์และอุปกรณ์ฝังตัว โดยตั้งเป้าต่อต้านโซลูชัน Panther Lake ของ Intel ทั้งด้านสถาปัตยกรรมและแพลตฟอร์มพัฒนา. แม้ว่าผลการทดสอบจะบ่งชี้ประสิทธิภาพเหนือกว่า แต่การเปรียบเทียบยังต้องคำนึงถึงเงื่อนไขการวัดที่ต่างกัน ก่อนที่จะสรุปผลได้อย่างแน่นอน.
