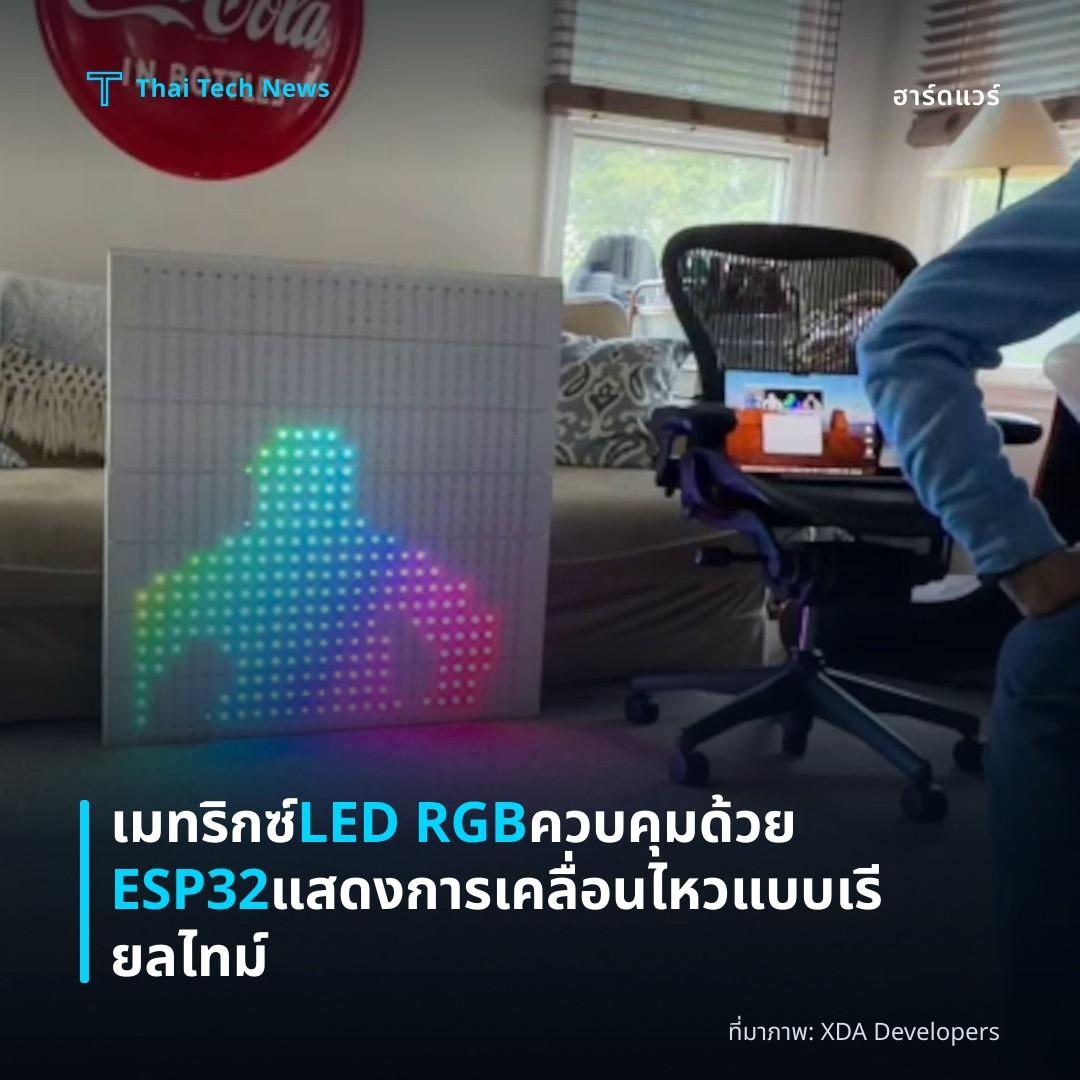

เมทริกซ์ LED RGB ควบคุมด้วย ESP32 แสดงการเคลื่อนไหวแบบเรียลไทม์

Lead paragraph โครงการ DIY ที่ใช้ ESP32 ควบคุมเมทริกซ์ไฟ RGB แบบเปิด‑ซอร์สสามารถจับการเคลื่อนไหวของผู้ใช้งานผ่านกล้องและแสดงเส้นขอบสีรุ้งบนหน้าจอ LED ได้ตามแบบเรียบง่ายของชุมชน XDA‑Developers. แม้จะไม่มีการประยุกต์ใช้เชิงพาณิชย์ที่ชัดเจน แต่ความสามารถด้านการมองเห็นภาพจริง‑เวลานี้แสดงให้เห็นถึงศักยภาพของฮาร์ดแวร์ระดับฝั่งผู้บริโภคในการสร้างประสบการณ์อินเตอร์แอคทีฟแบบใหม่

Overview

โครงการนี้ผสานสองเทคโนโลยีหลักคือ ESP32 ซึ่งเป็นไมโครคอนโทรลเลอร์ที่รวม Wi‑Fi และ Bluetooth ไว้ในชิปเดียวกับไลบรารี WLED ที่ออกแบบมาสำหรับการควบคุม LED แบบดิจิทัล เช่น WS2812B, SK6812 ฯลฯ การทำงานเริ่มต้นจากกล้องโมดูลที่เชื่อมต่อกับ ESP32 เพื่อรับภาพและประมวลผลรูปทรงของผู้ใช้งานในขณะนั้น

โดยอาศัยการประมวลผลแบบพื้นฐาน (thresholding และ contour detection) บนเฟรมที่ได้จากกล้อง ระบบจะสร้างพิกเซลสีตามเส้นโค้งร่างกายและส่งข้อมูลนี้ต่อไปยังเมทริกซ์ LED ที่กำหนดค่าไว้ใน WLED โครงงานจึงทำให้เกิด “กระจกสี” สะท้อนการเคลื่อนไหวของผู้ใช้แบบเรียลไทม์บนพื้นผิวที่เต็มไปด้วยไฟ RGB

How It Works

ขั้นตอนแรกคือการตั้งค่ากล้องบนบอร์ด ESP32‑CAML ซึ่งรองรับการถ่ายภาพความละเอียดต่ำพอเพียงต่อการตรวจจับเค้าโครงร่างของมนุษย์ ระบบจะอ่านค่าเฟรมเป็นขนาด 160 × 120 พิกเซลและทำการแปลงสีเป็นระดับเทา (grayscale) ก่อนนำไปผ่านตัวกรองแบบ binary เพื่อสร้างภาพที่เน้นคอนทัวร์

ต่อมาผ่านอัลกอริธึม contour detection ที่มีอยู่ในไลบรารี ESP‑32‑Camera‑Processing ระบบจะดึงพิกัดของเส้นขอบและทำการแมปพิกเซลเหล่านั้นเป็นสีรุ้งโดยใช้สูตร HSVRGB แบบวงกลมเต็ม 360 องศา ค่าที่ได้จะถูกจัดเรียงใหม่ให้สอดคล้องกับตำแหน่งของ LED ในเมทริกซ์ที่กำหนดค่าผ่าน WLED

สุดท้าย ESP32 ส่งข้อมูลผ่านโปรโตคอล UDP ไปยังเซิร์ฟเวอร์ WLED บนอุปกรณ์เดียวกันหรือบนอุปกรณ์เครือข่ายอื่น ๆ ทำให้เมทริกซ์ LED แสดงผลตามข้อมูลสีที่ได้รับโดยไม่มีการหน่วงเวลามากเกินไป ซึ่งเป็นข้อได้เปรียบสำคัญของการใช้ Wi‑Fi ภายใน LAN

Technical Components

• ESP32 – ควบคุมการรับภาพและสื่อสารกับเมทริกซ์ LED ผ่าน Wi‑Fi
• **กล้องโมดูล (OV2640 หรือรุ่นที่คล้ายกัน) – จับภาพความละเอียดต่ำเพื่อประมวลผลแบบเรียลไทม์
• เมทริกซ์ LED RGB – ใช้ชิป WS2812B/SK6812 ที่รองรับการควบคุมสี 24‑bit ผ่าน WLED
• WLED firmware – เปิดใช้งานการควบคุม LED แบบเครือข่ายและให้ API สำหรับส่งข้อมูลสี

การจัดวางอุปกรณ์เหล่านี้ต้องคำนึงถึงพลังงานไฟฟ้า เนื่องจากเมทริกซ์ LED จำนวนมากอาจต้องใช้กระแสสูง จึงมักเชื่อมต่อผ่านแหล่งจ่ายไฟภายนอกที่สามารถให้แรงดัน 5 V ที่มีความเสถียร

Community Reception

บทความบน XDA‑Developers ได้รับการตอบรับจากผู้สนใจฮาร์ดแวร์ DIY อย่างต่อเนื่อง ผู้ใช้หลายคนรายงานว่าโค้ดต้นแบบทำงานได้ตามคาดแม้ในสภาพแสงห้องที่ไม่สมบูรณ์แบบ แต่ก็มีการชี้ให้เห็นว่าการประมวลผลบน ESP32 มีขีดจำกัดด้านความละเอียดและอัตราเฟรม ทำให้ภาพเคลื่อนไหวบางครั้งอาจกระตุก

หลายคนได้ทำการต่อยอดโดยเพิ่ม LED strip เพิ่มเติมเพื่อสร้าง “พื้นหลัง” สีเปลี่ยนตามจังหวะเพลง หรือผสานกับระบบเสียงผ่าน MQTT เพื่อให้เมทริกซ์ตอบสนองต่อบีทดนตรี การปรับแต่งเหล่านี้สะท้อนถึงความยืดหยุ่นของแพลตฟอร์ม WLED และการเข้าถึงโค้ดเปิด‑ซอร์ส

Analysis & Potential Applications

แม้ว่าโครงการจะดูเหมือน “ของเล่นในคลับ” แต่เทคโนโลยีพื้นฐานที่ใช้—การตรวจจับเค้าโครงแบบเรียลไทม์บนไมโครคอนโทรลเลอร์และการควบคุม LED ผ่านเครือข่าย—มีแนวทางประยุกต์ใช้งานหลายด้าน เช่น ระบบอินเตอร์แอคทีฟในงานนิทรรศการศิลปะ, การฝึกสอนการเคลื่อนไหวกีฬาโดยให้ผู้ใช้เห็นภาพซ้อนสีบนพื้นผิว LED, หรือแม้กระทั่งเป็นส่วนหนึ่งของระบบช่วยเหลือผู้พิการที่ต้องการ “มองเห็น” เส้นทางเดินในความมืด

ข้อจำกัดหลักคือประสิทธิภาพการประมวลผลของ ESP32 ที่อาจไม่เพียงพอต่องานตรวจจับหลายคนพร้อมกัน หรือกราฟิกที่ซับซ้อนมากขึ้น การย้ายกระบวนการบางส่วนไปยังคอมพิวเตอร์ข้างเคียงหรือใช้ Edge AI บนโมดูลเช่น ESP‑Now จะเป็นทางเลือกในการเพิ่มความแม่นยำโดยไม่สูญเสียคุณสมบัติของระบบแบบกระจายศูนย์

Summary

โครงการ ESP32‑powered WLED matrix ที่แสดงเค้าโครงสีรุ้งตามการเคลื่อนไหวของผู้ใช้เปิดเผยถึงศักยภาพของฮาร์ดแวร์ระดับฝั่งผู้บริโภคในการสร้างประสบการณ์อินเตอร์แอคทีฟแบบเรียลไทม์ แม้ยังมีข้อจำกัดด้านประสิทธิภาพ แต่แนวคิดพื้นฐานนี้สามารถต่อยอดไปสู่การใช้งานในหลายสถานการณ์ ทั้งศิลปะ, การฝึกซ้อมกีฬา และระบบช่วยเหลือผู้ใช้.
